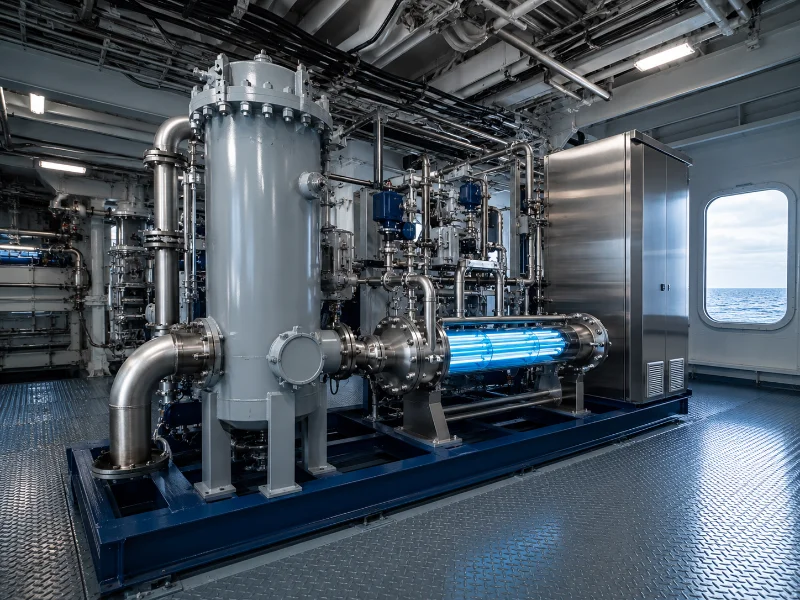

Sistem pengolahan air ballast (BWTS) menghilangkan atau menonaktifkan organisme hidup yang masuk ke kapal ketika kapal memuat air ballast di satu pelabuhan dan membuangnya di pelabuhan lain. Apakah suatu sistem memenuhi kewajiban kapal bergantung pada area perdagangan dan persetujuan yang dibutuhkan, laju aliran ballast, dan kimia air tempat kapal beroperasi, bukan hanya pada metode pengolahannya saja.
Satu perbedaan mendasar membentuk setiap keputusan pemilihan selanjutnya. Kepatuhan terhadap peraturan terkait air ballast bergantung pada sistem manajemen air ballast (BWMS) yang lengkap dan bersertifikasi, bukan pada filter atau modul disinfeksi yang dipilih secara individual. Sebagai salah satu produsen sistem pengolahan air industri Dengan bekerja menggunakan filtrasi dan pengolahan UV, kita dapat mengklarifikasi bagaimana kimia air sumber mendorong tahapan-tahapan tersebut. Namun, unit yang sesuai itu sendiri adalah sistem yang disetujui yang tercantum dalam sertifikat persetujuan tipenya, dengan Batasan Desain Sistem yang dinyatakan dan persetujuan instalasi. Kami merumuskan logika pemilihan di sini. Kombinasi komponen bukanlah pengganti BWMS (Sistem Pengelolaan Air Baku) yang disetujui.
Mengapa satu sistem yang disetujui tidak cocok untuk setiap kapal?
Sistem air ballast yang telah disetujui tipenya lolos protokol uji laboratorium yang telah ditentukan. Kinerja sebenarnya pada kapal tertentu masih bergantung pada salinitas, transmisi UV, dan waktu penahanan antara pengambilan dan pembuangan. Persetujuan tersebut menegaskan bahwa teknologi tersebut dapat memenuhi standar dalam kondisi pengujian. Namun, hal itu tidak menjamin bahwa unit tertentu cocok untuk rute perdagangan tertentu.
Asumsi umum adalah bahwa setiap BWTS (Ballast Water Treatment System) bersertifikat dapat saling menggantikan. Di situlah letak kesalahan pemilihan. Sistem UV yang bekerja dengan baik pada air laut jernih dapat kehilangan dosis efektif pada air pelabuhan dengan transmisi rendah. Sel elektroklorinasi yang dirancang untuk air laut mungkin gagal mencapai salinitas minimum yang disertifikasi pada air payau atau air tawar. Ketika kita meninjau data air sumber dan data operasional, angka salinitas dan UVT biasanya menentukan apakah tahap disinfeksi mencapai targetnya. Angka-angka yang tampak marginal di atas kertas lebih penting daripada peringkat aliran yang tertera. Kami membandingkan setiap konfigurasi kandidat dengan kondisi air terburuk yang sebenarnya akan digunakan kapal untuk mengisi ballast, bukan air uji nominal.
Teknologi pengolahan air ballast dan perbedaannya

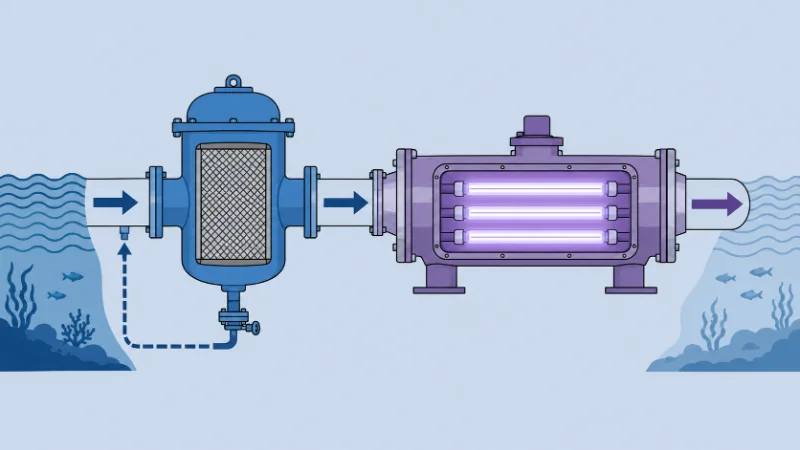

Pengolahan air ballast menggabungkan tahap pemisahan fisik dengan tahap disinfeksi. Metode disinfeksi terutama menentukan kebutuhan daya, toleransi salinitas, dan luas area yang dibutuhkan. Filtrasi hampir selalu dilakukan terlebih dahulu. Filter pembersih sendiri Menyaring organisme yang lebih besar dan sedimen, sehingga tahap disinfeksi bekerja pada aliran yang lebih bersih. Tahap kedua adalah di mana sistem-sistem tersebut berbeda.
| Metode desinfeksi | Cara kerjanya | Keterbatasan desain utama | Batasan umum |
|---|---|---|---|
| Iradiasi UV | Penyaringan ditambah dosis ultraviolet yang mengganggu DNA organisme. | Dosis efektif terkait dengan %UVT, bukan hanya kekeruhan. | Konsumsi daya tinggi; laju aliran dapat dikurangi pada air dengan kandungan UVT rendah. |
| Elektroklorinasi | Elektrolisis in-line menghasilkan klorin aktif dari air laut. | Kadar salinitas minimum (PSU) yang tercantum pada sertifikat persetujuan tipe. | Rute air tawar/bersalinitas rendah mungkin memerlukan air garam atau air laut yang disimpan. |
| Injeksi kimia | Zat aktif yang telah diberi dosis mendisinfeksi, kemudian dinetralkan sebelum dibuang. | Kurang bergantung pada salinitas, tetapi dipengaruhi oleh dosis, TRO, dan netralisasi. | Penyimpanan bahan kimia, pengendalian oksidan residu, persetujuan zat aktif. |
| Deoksigenasi | Gas inert menghilangkan oksigen untuk mematikan organisme secara tiba-tiba. | Tidak bergantung pada salinitas | Waktu penahanan yang lama diperlukan |
| Panas / pasteurisasi | Panas sisa dari mesin menaikkan suhu air hingga mencapai suhu mematikan. | Tidak bergantung pada salinitas | Kapasitas lebih lambat; cocok untuk jenis kapal tertentu. |
Kami mendesain dan memproduksi sistem filtrasi dan Disinfeksi UV Peralatan pengolahan air. Kita membaca tabel ini pertama-tama berdasarkan bagaimana batasan yang dinyatakan setiap metode sesuai dengan kejernihan air dan daya yang tersedia di kapal. Tidak ada satu baris pun yang "terbaik." Untuk sistem UV, kekeruhan hanyalah indikator. Nilai yang menentukan biasanya adalah transmisi UV pada panjang gelombang yang diuji. Warna, organik terlarut, dan logam yang ditargetkan oleh penghilangan besi dan mangan Semua hal tersebut dapat mengurangi dosis, bahkan ketika padatan tersuspensi tidak terlalu ekstrem.
Persetujuan IMO D-2 dan USCG: apa yang dibutuhkan untuk kepatuhan?
Kepatuhan bergantung pada dua rezim persetujuan yang terpisah. Kapal yang beroperasi di perairan AS harus memenuhi keduanya, karena Amerika Serikat bukan pihak dalam Konvensi IMO. Sisi IMO adalah standar pembuangan D-2 Konvensi BWM, yang membatasi organisme hidup berdasarkan kelas ukuran dan membatasi mikroba indikator dalam air yang dibuang.
| Kategori | Batas IMO D-2 |
|---|---|
| Organisme ≥50 μm | <10 organisme hidup/m³ |
| Organisme 10–50 μm | <10 organisme hidup/mL |
| Toksikogenik Vibrio cholerae | <1 CFU/100 mL |
| Escherichia coli | <250 CFU/100 mL |
| Enterokokus usus | <100 CFU/100 mL |
Persetujuan tipe sekarang dijalankan di bawah Kode IMO BWMS, yang diadopsi sebagai Resolusi MEPC.300(72). Kode ini menggantikan Pedoman G8 2016 pada Oktober 2019. Sistem yang dipasang setelah tanggal transisi disetujui berdasarkan Kode tersebut, bukan pedoman yang lebih lama. Penjaga Pantai AS menjalankan proses persetujuannya sendiri di bawah 46 CFR 162.060, dengan pengujian wajib yang dilakukan secara independen. Kedua rezim tersebut tidak dapat dipertukarkan.
| Barang | IMO | USCG |
|---|---|---|
| Dasar Hukum | Konvensi BMW | 33 CFR Bagian 151 + 46 CFR 162.060 |
| Persetujuan dikeluarkan oleh | Administrasi Bendera berdasarkan Kode BWMS | Persetujuan tipe dari Penjaga Pantai AS |
| Susunan kata standar | “Organisme yang layak hidup” (D-2) | Standar pembuangan “organisme hidup” |
| Berlaku untuk | Kapal-kapal di bawah Konvensi / pengawasan negara pelabuhan | Kapal-kapal yang sedang membongkar muatan pemberat di perairan AS |
| Yg dpt dipertukarkan | Tidak | Tidak |
Sertifikat persetujuan tipe bukanlah satu-satunya dokumen. Instalasi biasanya memerlukan pengujian komisioning, yang wajib dilakukan berdasarkan MEPC.325(75) sejak Juni 2022. Hal ini juga memerlukan Rencana Pengelolaan Air Ballast yang disetujui, Buku Catatan Air Ballast, dan sertifikat di atas kapal untuk pengawasan negara pelabuhan. Kami menyelaraskan spesifikasi peralatan dengan standar pembuangan yang tepat yang harus dipenuhi oleh suatu proyek. “Disetujui IMO” dan “Disetujui USCG” bukanlah satu kotak yang perlu dicentang.
Memilih sistem berdasarkan rute, laju aliran, dan kimia air.
Pemilihan sistem dimulai dari area perdagangan. Hal itu menentukan persetujuan mana yang diperbolehkan sebelum variabel teknik apa pun dipertimbangkan. Kapal dagang AS membutuhkan persetujuan USCG, yang mempersempit daftar kandidat terlebih dahulu. Laju aliran kemudian menentukan ukuran unit. Kimia air menentukan metode disinfeksi mana yang bertahan dalam penggunaan. Menjalankan hal-hal ini dalam urutan yang salah menghasilkan sistem yang lolos uji coba tetapi kesulitan dalam pelayaran.
Berikut adalah urutan penyaringan praktis:
- Persyaratan wilayah perdagangan, bendera, dan negara pelabuhan — menentukan apakah persetujuan IMO, persetujuan USCG, atau keduanya diperlukan.
- Kapasitas pengolahan terukur (m³/jam) — disesuaikan dengan output pompa pemberat yang sebenarnya, bukan angka rata-rata, atau sistem akan membatasi pengisian pemberat.
- Keterbatasan Desain Sistem — salinitas, UVT, suhu, dan waktu penahanan, dibaca dari sertifikat.
- Daya, ukuran, dan peringkat area berbahaya — diverifikasi terhadap ruang mesin atau ruang pompa, terutama pada kapal tanker.
- Operasi dan pemeliharaan serta bahan habis pakai — Beban pencucian balik filter, bahan kimia, pelatihan kru, dan dukungan layanan.
Nilai-nilai batasan desain layak mendapat perhatian tersendiri, karena di sinilah sebagian besar kandidat dieliminasi:
| Parameter pemilihan | Mengapa itu penting | Dampak khas |
|---|---|---|
| Kapasitas pengolahan terukur, m³/jam | Mengatur kecepatan pengisian/pengosongan pemberat | Ukuran yang terlalu kecil memperpanjang waktu di pelabuhan. |
| Transmisi UV, %UVT | Mengatur dosis UV | UVT rendah memaksa penurunan laju aliran atau daya yang lebih tinggi. |
| Salinitas, PSU | Mengatur elektroklorinasi | Di bawah standar minimum yang telah disertifikasi, EC mungkin memerlukan pasokan air garam. |
| Suhu | Mempengaruhi efisiensi EC dan laju reaksi | Rute dingin memerlukan konfirmasi SDL. |
| Menahan waktu | Harus sesuai dengan rute. | Rute pendek mungkin tidak mencakup metode penahanan jarak jauh. |
| Saringan jaring / beban pencucian balik | Stabilitas di pelabuhan keruh | Sering terjadi arus balik, kehilangan aliran di pelabuhan dengan sedimen tinggi. |
| Peringkat area berbahaya | Penting untuk kapal tanker dan kapal pengangkut bahan kimia | ATEX/IECEx membatasi penempatan ruang pompa. |
Panduan ini mencakup pemilihan teknologi dan persetujuan. Panduan ini tidak mencakup tata letak perpipaan retrofit dan gambar persetujuan kelas. Hal-hal tersebut bergantung pada ruang pompa yang ada di setiap kapal dan diselesaikan dalam survei teknik terpisah. Sebelum meminta spesifikasi, ada baiknya mengumpulkan: jenis dan bendera kapal; area perdagangan dan pelabuhan AS yang dikunjungi; kapasitas pompa ballast; kisaran salinitas, UVT, dan suhu per pelabuhan; beban listrik yang tersedia; ruang pompa; persyaratan area berbahaya; dan rezim persetujuan yang diperlukan. Kami memverifikasi konfigurasi terhadap data ini sebelum spesifikasi apa pun dikonfirmasi. Perubahan pada tahap tersebut jauh lebih murah daripada perubahan yang dilakukan setelah fabrikasi.
Memastikan konfigurasi yang tepat
Memilih sistem pengolahan air ballast pada dasarnya melibatkan tiga keputusan berurutan. Area perdagangan menentukan persetujuan apa yang dibutuhkan. Laju aliran menentukan ukuran unit. Kimia air menentukan metode disinfeksi mana yang paling efektif dalam pengoperasian. Menggabungkan ketiganya menjadi satu pilihan akan menghasilkan sistem yang lolos uji coba tetapi bermasalah di lapangan.
Sebuah kasus konkret menunjukkan mengapa urutan itu penting. Ambil contoh kapal yang secara teratur melakukan pengisian pemberat di pelabuhan sungai dengan nilai UVT rendah. Kapal tersebut tidak boleh dipilih hanya berdasarkan kapasitas reaktor UV nominal saja. Nilai UVT pada sertifikat persetujuan tipe dan kurva pengurangan aliran yang diizinkan menentukan apakah dosis tersebut memadai. Unit yang tampak memadai pada aliran nominal mungkin harus dijalankan dengan kapasitas yang dikurangi. Kita meninjau kimia air, daya yang tersedia, dan persyaratan pasar tujuan sebagai satu kesatuan. Ini menerapkan disiplin yang sama seperti mencocokkan proses yang tepat dengan sumber air yang mengatur setiap proyek perawatan. Kami juga menandai variabel yang masih bergantung pada konfirmasi tingkat kapal, daripada mengasumsikannya.
Langkah selanjutnya yang bermanfaat adalah mengumpulkan input yang menjadi dasar spesifikasi, kemudian meminta agar input tersebut ditinjau berdasarkan standar yang berlaku. Berikan tim teknik kami kapasitas pompa ballast, kisaran salinitas dan UVT pelabuhan yang dilayani, daya dan ruang yang tersedia, serta area perdagangan. Dengan informasi tersebut, mereka dapat meninjau persyaratan dan memastikan apa yang layak dilakukan, daripada memberikan penawaran berdasarkan perkiraan.
FAQ (Pertanyaan Umum)
Sebagian besar kapal yang membawa air ballast melintasi perbatasan internasional sekarang memerlukan sistem yang disetujui, setelah fase penerapan IMO berakhir pada September 2024. Pengecualian terbatas berlaku berdasarkan ukuran dan area operasi, jadi pastikan kewajiban tersebut sesuai dengan bendera dan perdagangan kapal.
Banyak sistem memiliki kedua sertifikat tersebut, dan unit yang disetujui ganda merupakan pilihan praktis untuk kapal apa pun yang singgah di pelabuhan AS. Unit yang hanya memiliki persetujuan IMO tidak dapat dianggap dapat diterima di perairan AS, jadi pastikan cakupan sertifikat sebelum membeli.
Batasan Desain Sistem adalah rentang operasi yang ditetapkan selama pengujian persetujuan tipe dan dicetak pada sertifikat, biasanya salinitas, transmisi UV, suhu, dan waktu penahanan. Di dalam rentang tersebut, sistem terbukti memenuhi standar pembuangan; di luar rentang tersebut, dasar untuk kepatuhan hilang.
Sinar UV dan panas adalah metode yang paling tidak sensitif terhadap bahan kimia, karena keduanya bekerja tanpa bergantung pada salinitas, sedangkan elektroklorinasi membutuhkan salinitas minimum dan injeksi bahan kimia bergantung pada dosis. Namun, tidak ada metode yang sepenuhnya kebal: sinar UV tetap membutuhkan transmisi yang memadai untuk mempertahankan dosisnya.
Sebagian besar sistem menggabungkan filtrasi dengan disinfeksi, karena menghilangkan organisme dan sedimen yang lebih besar terlebih dahulu memungkinkan tahap kedua mencapai targetnya dengan daya yang memadai. Beberapa metode, seperti deoksigenasi dan pemanasan, dapat melewati filter, tetapi hal itu mengorbankan waktu penahanan yang lebih lama.
Pemilik kapal atau manajer teknis yang menyediakannya, karena penentuan ukuran bergantung pada kapasitas pompa ballast kapal, salinitas pelabuhan dan UVT, daya, ruang, dan area perdagangan. Kami meninjau angka-angka tersebut terhadap standar yang berlaku sebelum mengkonfirmasi konfigurasi.
